Grejanje krovova i oluka, VCDR grejni kablovi
Grejni kabl sa UV zaštitom posebno konstruisani za grejanje oluka, slivnika, krovova i vertikala

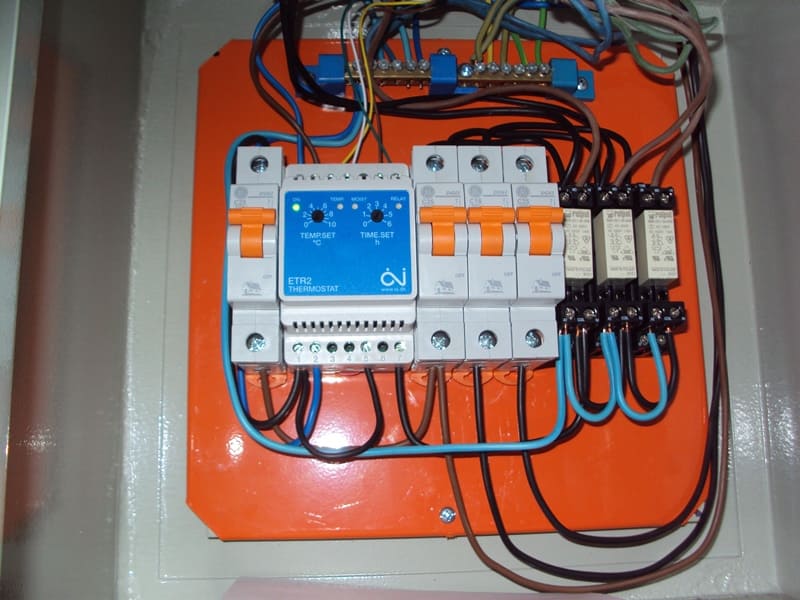

ELEKTRA VCDR20 grejni kablovi su gotovi setovi sastoje od grejnog kabla snage 20 W/m završen sa 4,0 m napojnim kablom (hladan kraj). Prilikom projektovanja sistema za grejanje oluka i krovova, potrebno je izračunati potrebnu snagu i dužinu kabla i odabrati odgovarajući prema tabeli već gotovih kompleta ili prvi veći kabl od ponuđenih. Sistem grejanje oluka pomoću ELEKTRA VCDR20 zahtevaju temperaturne kontrolere - termostate. Oni su namenjeni da se koriste u sistemima zaštite od snega i leda kada je potrebna pokriti velike povrišine tačnije velike aplikacije.
Sa grejnim kablovima je moguće pokrtiti sve površine koje tokom zimskog perioda lede i dolazi do problema sa prokišnjavanjem, pucanjem, zamrzavanjem i slično - oluci, slicnici, rigole, vertikale, olucne cevi, krovovi, ivice krova i slično.
Koliko snage je potrebno za odleđivanje snega i leda, zavisi od područja (više informacija o klimatskim zonama) i konstrukcije objekta. Na osnovu tabele ispod za standardne mere dimenzije oluka se lako i brzo može proračunati potrebna snaga za sistem zaštite od snega i leda.
Proračun potrebne snage na osnovu tabele
| Potrebna snaga [W/m2] | ||||
|---|---|---|---|---|
| Temperatura ambijenta | > -5°C | -5°C ÷ -20°C | 20°C ÷ -30°C | < -30°C |
| Oluk horizontalni | 20 W/m | 20 ÷ 40 W/m | 40 ÷ 60 W/m | 60 W/m |
| Oluk vertikalni | 20 W/m | 20 ÷ 40 W/m | 20 ÷ 40 W/m | 40 W/m |
| Krovne uvale | 200 W/m2 | 200 ÷ 250 W/m2 | 250 ÷ 300 W/m2 | 350 W/m2 |
| Ivice krova | ~150 W/m2 | ~200 W/m2 | ~250 W/m2 | ~300 W/m2 |
| Krov van gabarita zgrade | ~250 W/m 2 | ~300 W/m2 | ~350 W/m2 | ~500 W/m2 |
Vrednosti u gornjoj tabeli odnose se na oluke prečnika 100-125mm. Oluci večeg prečnika zahtevaju 20W/m veću izlaznu znagu. Ravni krovovi, ili kada krovovi imaju ugrađene snegobrane koji prouzrokuju nagomilavanje snega i zahtevaju povećanje potrebne snage u proseku 15%.
PRIMER 1. Kuća u Beogradu (najniža temperatura -15°C)
Ulazni podaci (primer):
- Horizontalni oluk: Lh = 9 m
- Vertikalni odvod: Lv = 3 m
- Broj linija u horizontali: nh = 2
- Broj linija u vertikali: nv = 2
- Tip kabla: ELEKTRA VCDR20, specifična snaga: P’ = 20 W/m
Proračun dužine:
- Horizontalno: Lh × nh = 9 × 2 = 18 m
- Vertikalno: Lv × nv = 3 × 2 = 6 m
- Ukupno: Ltotal = 18 + 6 = 24 m
Instalisana snaga:
- Ptotal = Ltotal × P’ = 24 × 20 = 480 W
Odabir standardnog kompleta:
Pošto je VCDR20 fabrički gotov set (grejni deo se ne seče), bira se prvi veći standardni komplet, npr. VCDR20/520 – 26 m.
Napomena za izvedbu: višak kabla (≈ 2 m) rasporediti u kritičnoj zoni (slivnik, kolena, ulaz u vertikalu), bez ukrštanja kabla i uz odgovarajući pribor za montažu.

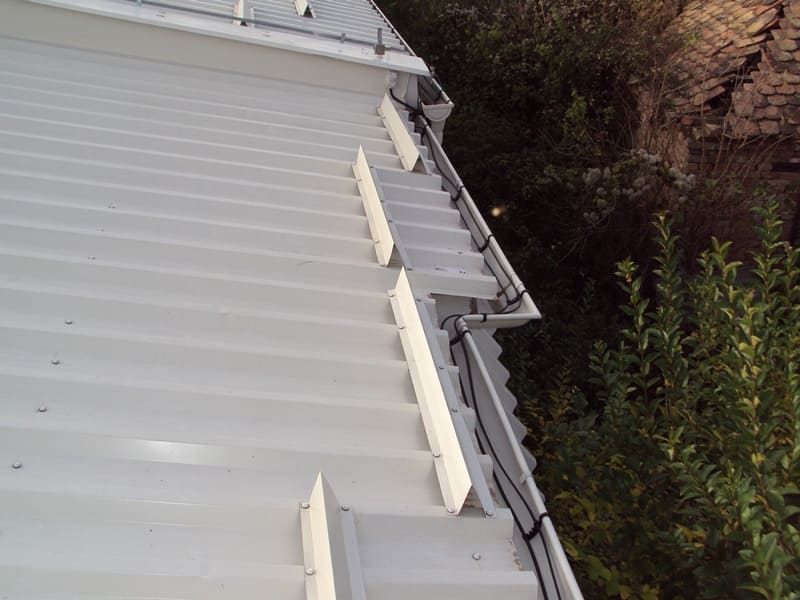

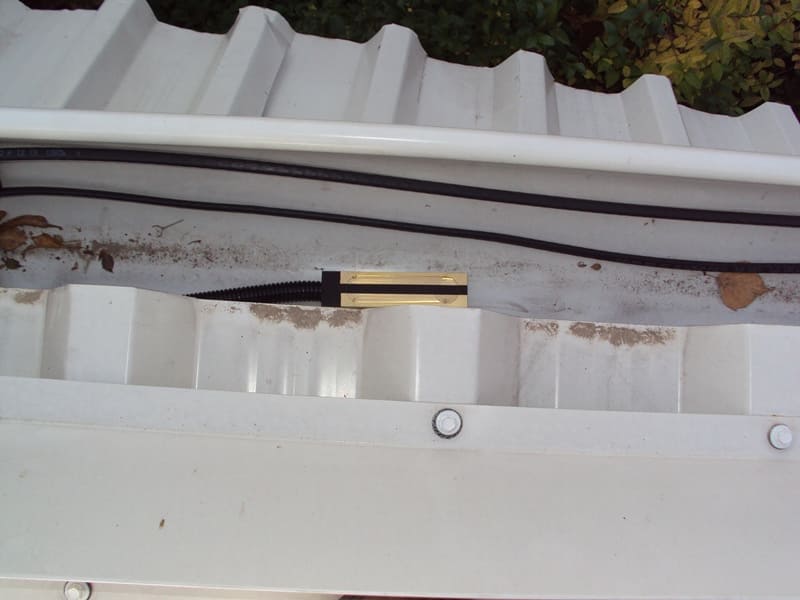

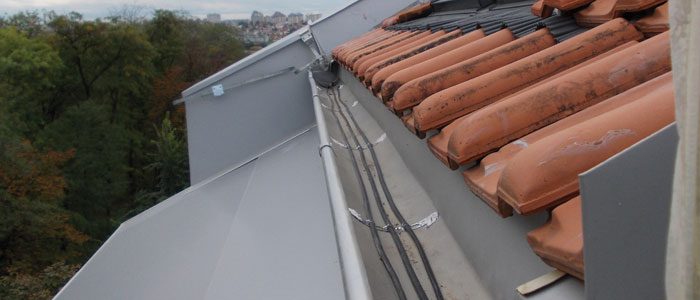

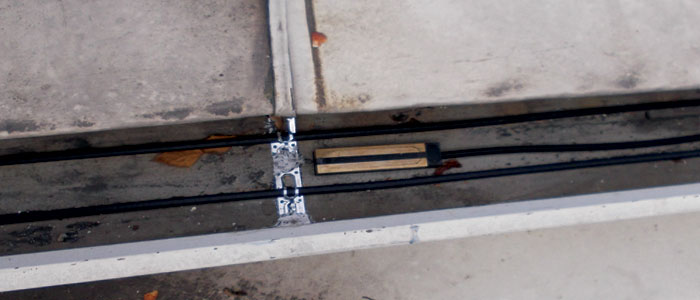

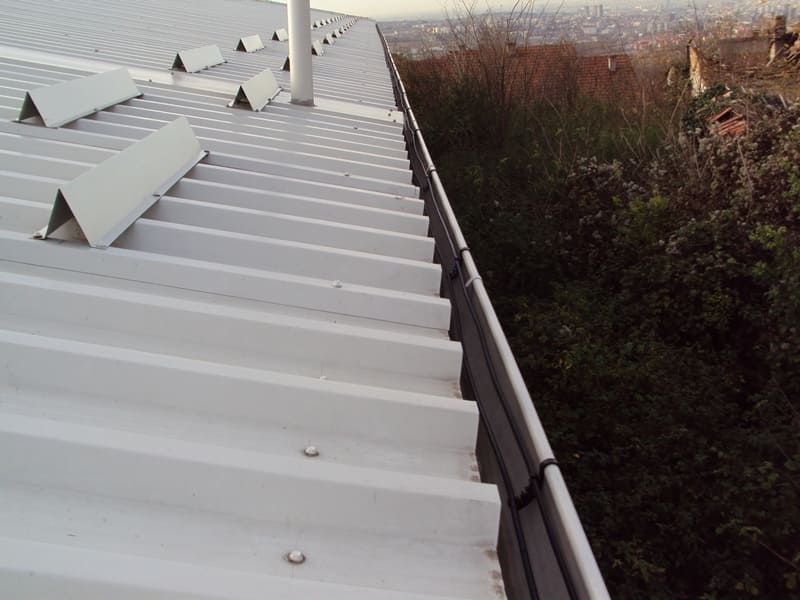

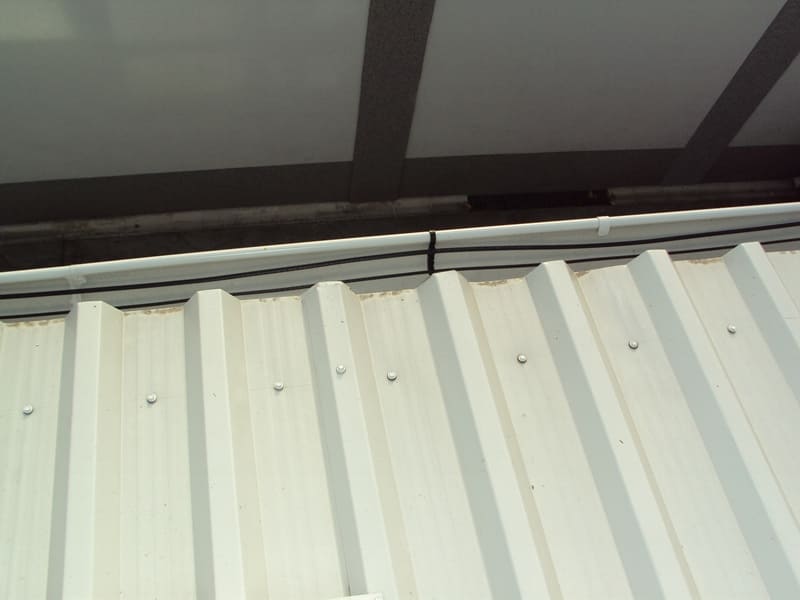

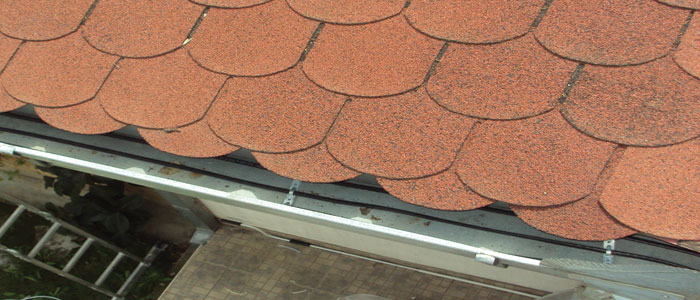

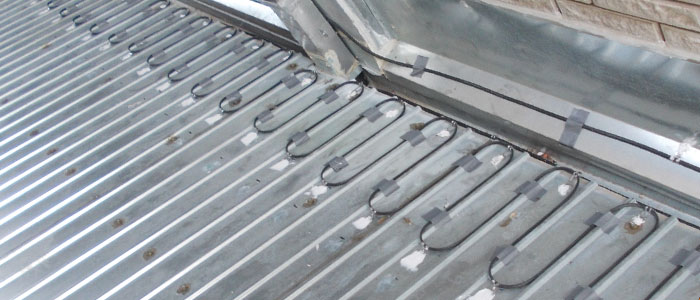

Jedan od mnogobrojnih sistema zaštite oluka od snega i leda

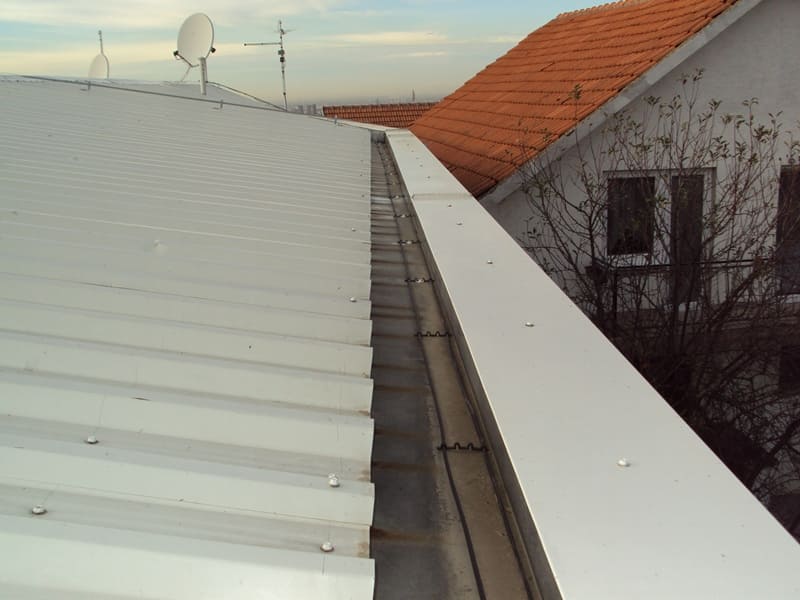

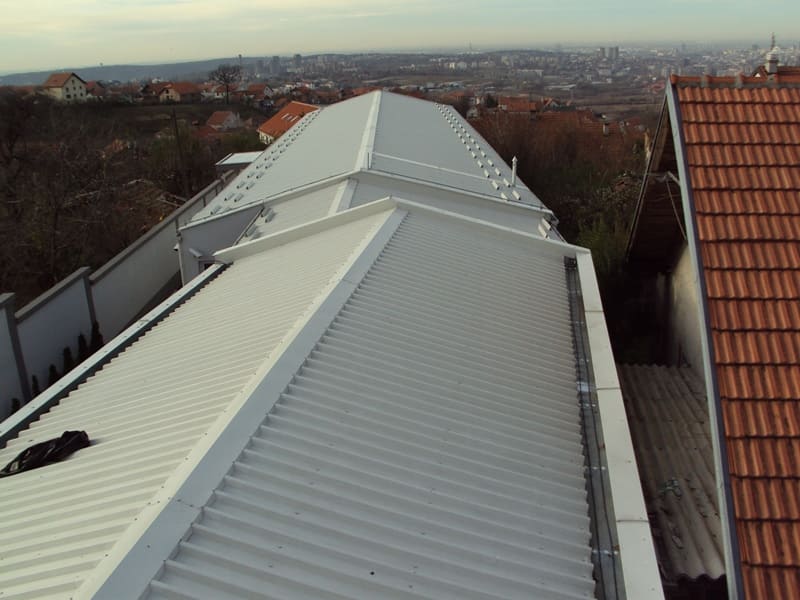

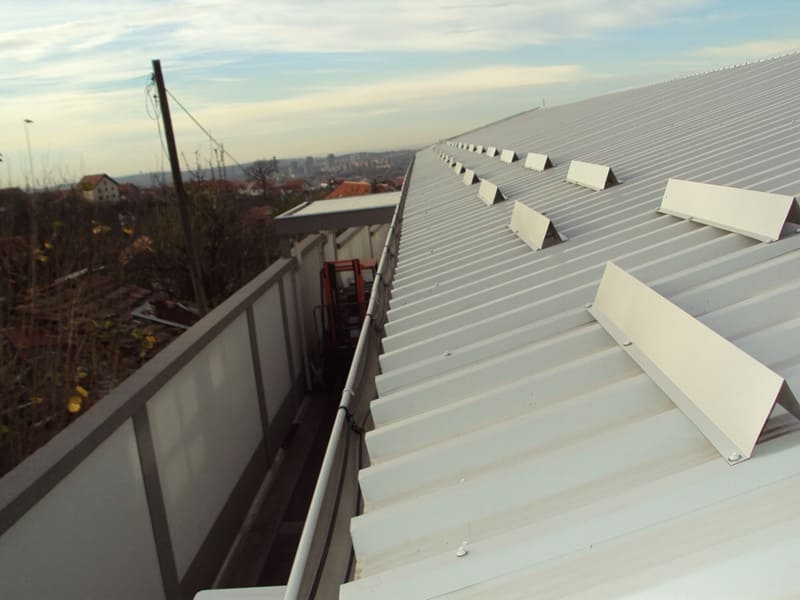

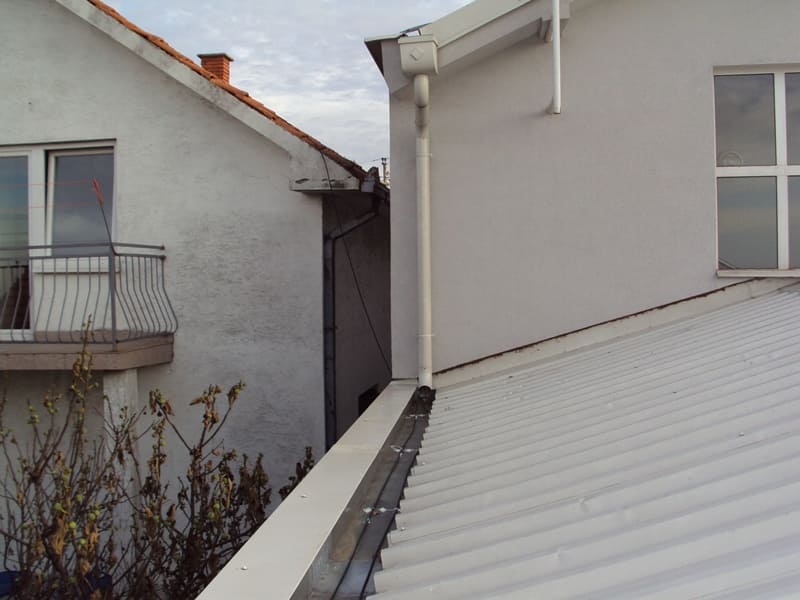

Štamparija Plavo Slovo, Beograd - kompletno grejanje svih oluka, slivnika i vertikala - decembar 2010. godine
NAŠA PODRŠKA I POMOĆ
Ukoliko želite da grejete rampu, zaštite cev od pucanja ili grejete oluke da ne dođe do prokišnjavanja - pozovite naše stručnake na telefon 011/311-52-08 i zatražite BESPLATAN savet, kao i preporuku potrebne opreme.
