Zaštita tla i temelja hladnjača od smrzavanja
Zaštita tla i temelja hladnjača od smrzavanja
Niske temperature koje se održavaju u hladnjačama i zamrzivačkim komorama
vremenom prodiru kroz podnu konstrukciju i mogu dovesti do smrzavanja tla
ispod objekta. Smrzavanjem vlage u zemljištu dolazi do povećanja njegove
zapremine, što može izazvati podizanje i deformaciju poda, pucanje betonske
ploče i oštećenje temelja objekta.
Ova pojava može se sprečiti ugradnjom sistema električnog grejanja ispod toplotne izolacije poda hladnjače. Zadatak sistema nije zagrevanje prostora hladnjače, već održavanje temperature tla iznad granice smrzavanja i zaštita podne konstrukcije i temelja objekta.
Potrebna instalisana snaga zavisi od temperature koja se održava u hladnjači, temperature tla, konstrukcije poda, kao i debljine i vrste toplotne izolacije. Uobičajeno se koriste snage od približno 15 do 20 W/m². Izlazna snaga grejnog kabla za ovu namenu ne bi trebalo da bude veća od 10 W/m.
Razmak između susednih grejnih kablova određuje se prema potrebnoj instalisanoj
snazi i, po pravilu, ne treba da bude veći od 50 cm.Više o načinu proračuna potrebne snage možete videti .
Za zaštitu tla i temelja
hladnjača od smrzavanja koriste se
ELEKTRA VCD10 jednostrano napajani grejni kablovi.
Postavljanje grejnih kablova

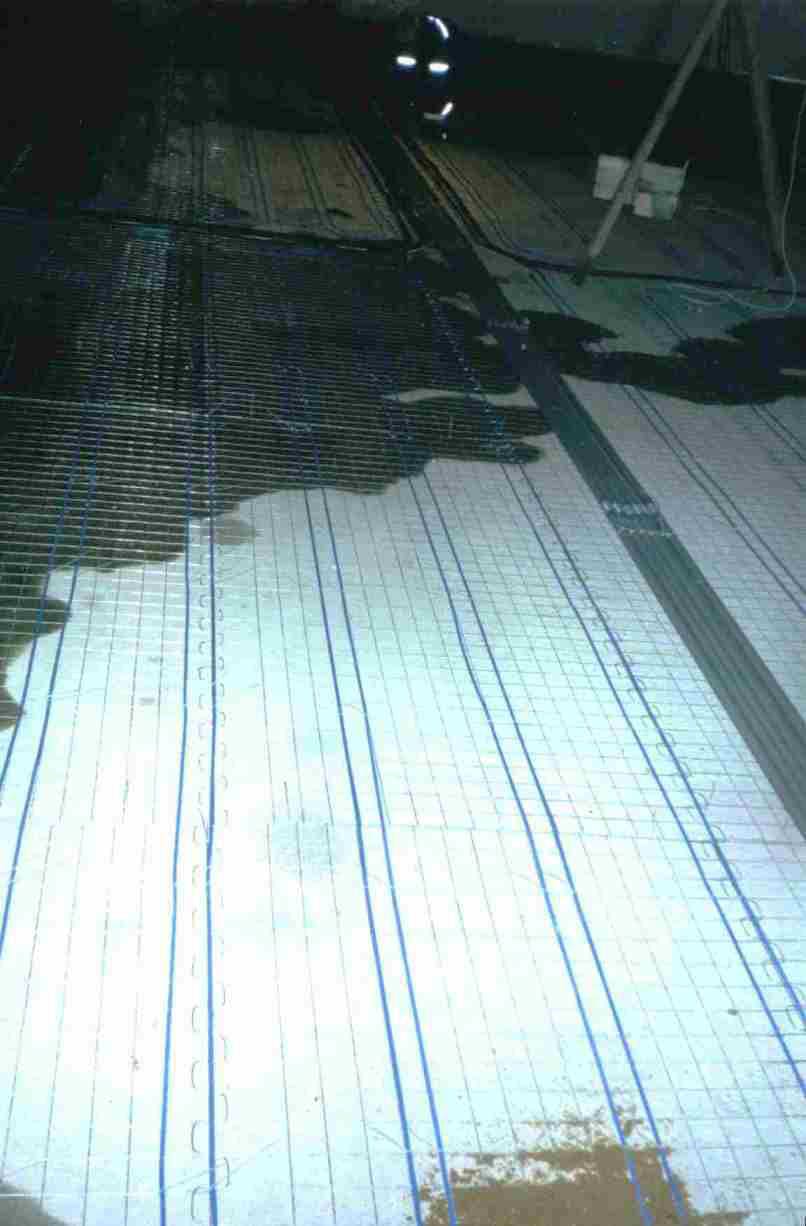

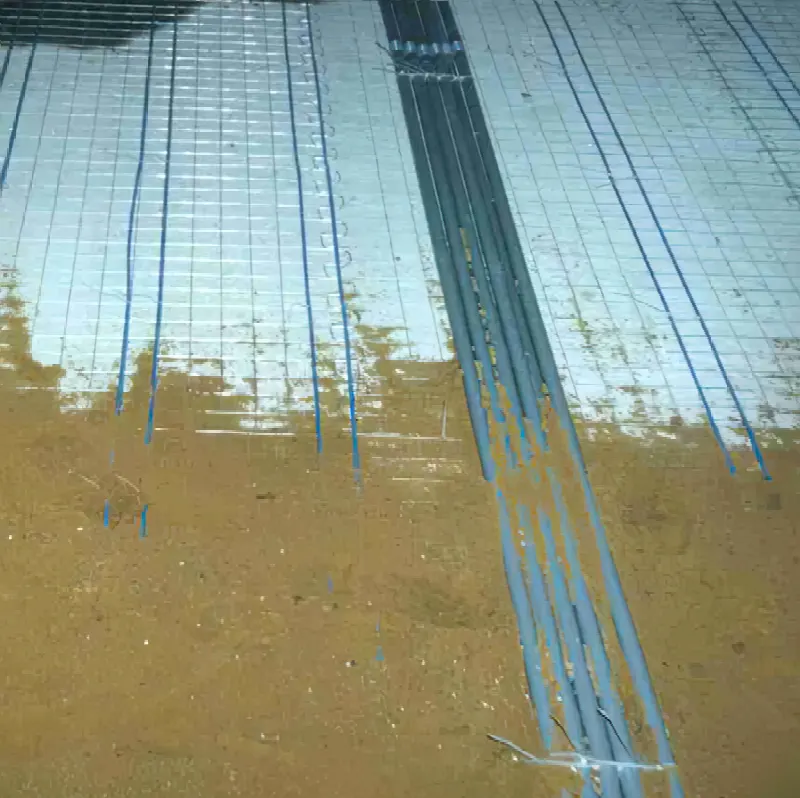

Grejni kablovi postavljaju se ispod podne toplotne izolacije i na taj način sprečavaju prodiranje niske temperature prema zemljištu i smrzavanje tla ispod hladnjače.

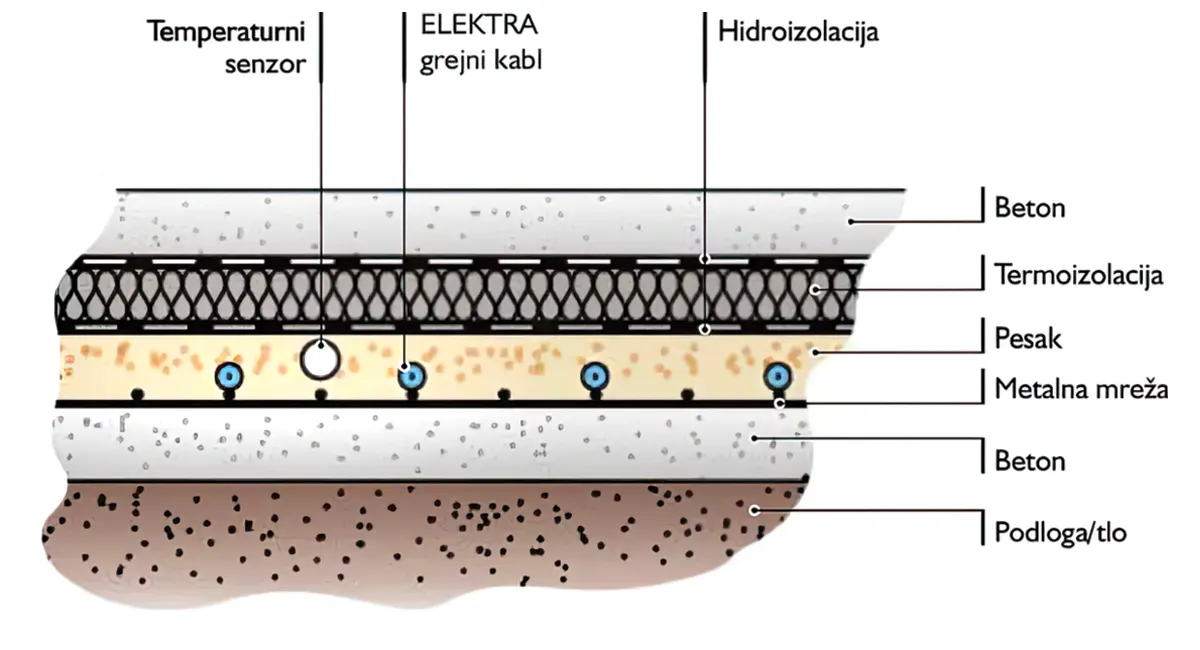

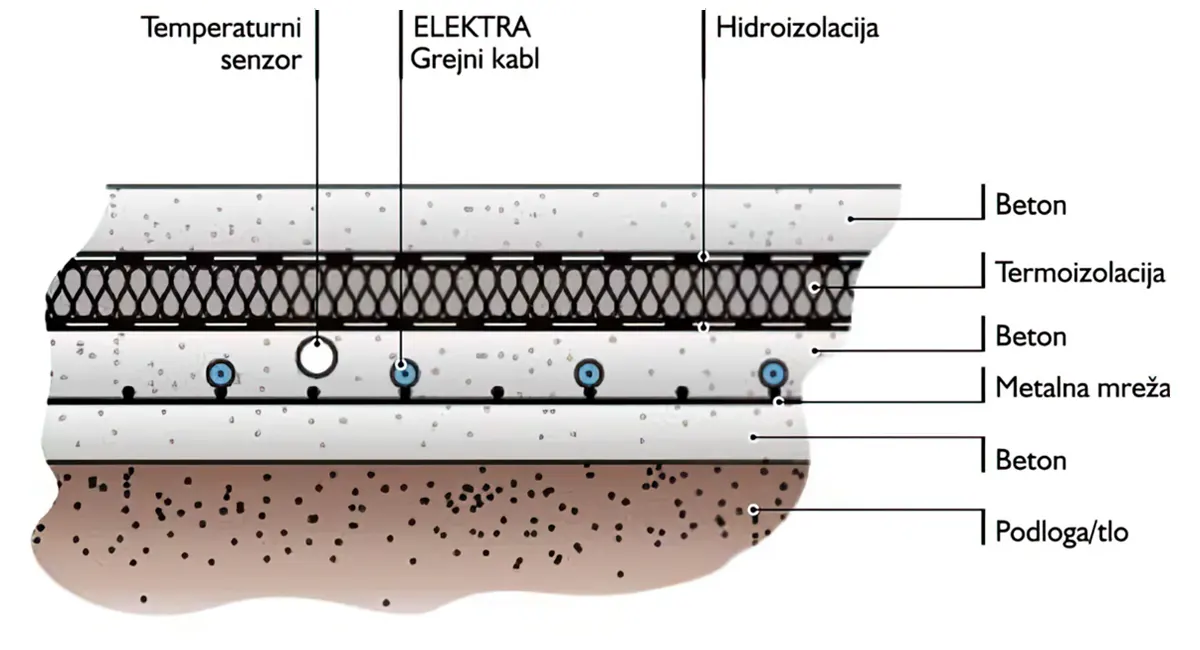

U zavisnosti od projektovane konstrukcije poda, grejni kablovi mogu se ugraditi u ravnajući betonski sloj ili položiti na pripremljeni ravnajući sloj i prekriti odgovarajućim slojem peska.
Ako se grejni kablovi ugrađuju u ravnajući sloj, potrebno je voditi računa da ne prelaze preko dilatacionih fuga. Svako polje odvojeno dilatacionim fugama treba projektovati kao zasebnu grejnu celinu.

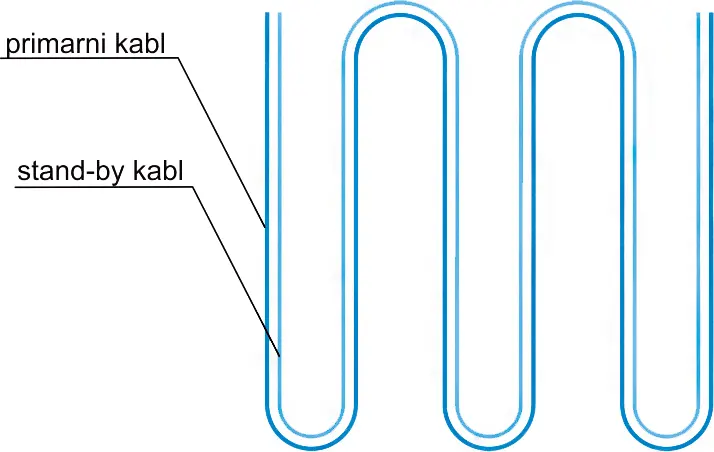

Radni i rezervni grejni kabl
Nakon završetka podne konstrukcije pristup grejnim kablovima praktično više
nije moguć. Zbog toga se kod hladnjača preporučuje ugradnja
dva međusobno nezavisna sistema grejanja – radnog i rezervnog.
Radni i rezervni grejni kabl polažu se paralelno, jedan pored drugog, ali predstavljaju dva električno nezavisna sistema. Radni kabl koristi se za redovan rad, dok rezervni sistem ostaje spreman za aktiviranje u slučaju eventualnog oštećenja ili kvara osnovnog grejnog sistema.
Na ovaj način rezervni sistem može preuzeti zaštitu tla i temelja hladnjače od smrzavanja čak i ako nakon završetka objekta dođe do problema sa osnovnim grejnim kablom.
Kontrola i upravljanje

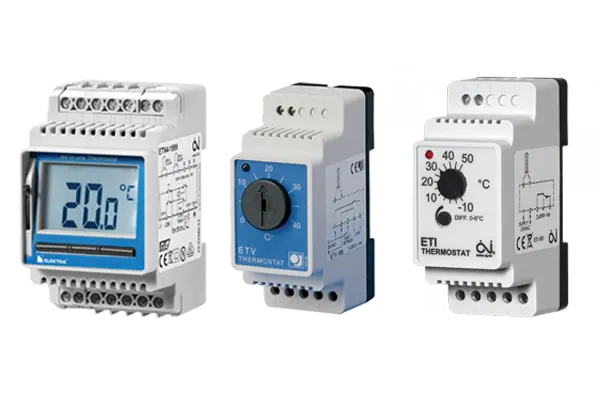

Radom sistema upravlja termostat povezan sa temperaturnim senzorom
postavljenim u konstrukciji poda, odnosno u zoni koja se štiti od smrzavanja.
Za ovu namenu mogu se koristiti
ETI-1544 ,
ETN4-1999
ili
ETV1991.
Kod sistema veće priključne snage termostat upravlja grejnim kablovima preko kontaktora odgovarajuće snage.
Temperaturne senzore treba postaviti u zaštitne cevi kako bi u slučaju oštećenja ili kvara mogli da se zamene bez otvaranja podne konstrukcije. Kod sistema sa radnim i rezervnim grejnim kablom preporučljivo je predvideti odgovarajuće senzore i zaštitne cevi za oba sistema.

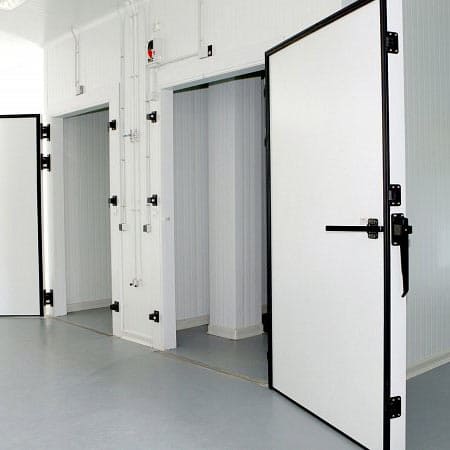

Zaštita ulaznih vrata hladnjače
Ulazna vrata hladnjača i zamrzivačkih komora izložena su velikim temperaturnim
razlikama između unutrašnjosti hladnjače i okolnog prostora. Pri čestom
otvaranju i zatvaranju vrata može doći do pojave kondenzacije na okviru,
pragu, kliznim kanalima i drugim kritičnim mestima.
Pri niskim temperaturama kondenzovana voda može da se zamrzne. Postepeno nagomilavanje leda može otežati kretanje vrata i na kraju onemogućiti njihovo pravilno otvaranje ili zatvaranje.
REŠENJE
Za sprečavanje stvaranja leda na kritičnim delovima vrata može se koristiti ELEKTRA SelfTec® PRO samoregulirajući grejni kabl.
Samoregulirajući grejni kabl automatski prilagođava svoju izlaznu snagu temperaturi okoline. Kada temperatura opada, izlazna snaga kabla se povećava, dok se sa porastom temperature smanjuje.
SelfTec® PRO može se koristiti na okviru vrata, pragu, kliznim kanalima i drugim mestima na kojima postoji opasnost od kondenzacije i stvaranja leda. Kabl poseduje zaštitni oplet, a spoljni omotač pruža zaštitu od vlage i čini ga pogodnim za sisteme zaštite od smrzavanja.
Više o SelfTec® PRO samoregulirajućim grejnim kablovima možete pogledati ovde >>
Projektovanje sistema zaštite temelja hladnjače
Pravilno dimenzionisanje sistema zavisi od konstrukcije objekta i uslova rada. Pri izboru sistema potrebno je uzeti u obzir temperaturu koja se održava u hladnjači, sastav podne konstrukcije, vrstu i debljinu toplotne izolacije, površinu objekta, raspored dilatacionih fuga i raspoloživo električno napajanje.
Na osnovu ovih podataka određuju se potrebna instalisana snaga, broj i dužina ELEKTRA VCD10 grejnih kablova, razmak između kablova, broj grejnih zona i odgovarajući način upravljanja sistemom.
NAŠA PODRŠKA I POMOĆ
Planirate izgradnju nove hladnjače ili rekonstrukciju postojećeg objekta? Rovex Inženjering može vam pomoći pri izboru potrebne snage, grejnih kablova, termostata i rasporeda grejnih kablova za zaštitu tla i temelja od smrzavanja.
Pozovite naše stručnjake na telefon 011/311-52-08 i zatražite BESPLATAN savet i preporuku potrebne opreme.
