Podno grejanje sa grejnim folijama
Menjate stari pod, planirate da ugradite laminat, a već imate ravnu podlogu i nemate dovoljno prostora za klasičan sistem? TERMOFOL grejna folija TF305 ili TF310 može biti praktično rešenje za električno podno grejanje.
PREDNOSTI PODNOG GREJANJA ISPOD LAMINATA
- minimalno povećanje ukupne visine poda
- jednostavna i potpuno suva instalacija
- ravnomerno zagrevanje velike površine poda
- grejanje ne zauzima prostor u prostoriji
- precizno upravljanje termostatom sa podnom sondom
- bez pumpi, ventila i redovnog održavanja
- pogodno za rekonstrukcije i zamenu starog poda laminatom
- može se koristiti kao osnovno ili dodatno grejanje uz odgovarajući proračun
Za podno grejanje ispod laminata Rovex nudi TERMOFOL grejne folije TF305 širine 50 cm i TF310 širine 100 cm, u varijantama snage 140 i 220 W/m². Izbor modela zavisi od raspoložive slobodne površine, toplotnih gubitaka prostorije i vrste završne podne obloge.
Detaljan opis modela pogledajte na stranici Električna folija za podno grejanje, a širine, snage, maksimalne dužine traka i ostale podatke na stranici Tehnički podaci grejnih folija TF305 i TF310.
PODNO GREJANJE ISPOD LAMINATA I DRVENIH PODOVA
Grejna folija se postavlja ispod laminata i drugih kompatibilnih plivajućih podnih obloga. Sistem je naročito pogodan kada se tokom rekonstrukcije uklanja stari parket ili brodski pod, a nije moguće izvesti novu košuljicu.
Da li će grejna folija biti osnovno ili dodatno grejanje zavisi od proračunatih toplotnih gubitaka, kvaliteta termoizolacije i površine poda na koju se folija može postaviti. Folija se ne postavlja ispod fiksnih kuhinjskih elemenata, plakara, sanitarija i drugog nameštaja bez dovoljnog prostora za odvođenje toplote.
PODNO GREJANJE ISPOD LAMINATA PROJEKTOVANJE
Stručnjaci Rovex Inženjeringa stoje Vam na raspolaganju za savet u vezi sa rasporedom, izborom folije, termostata i instalacionog materijala. Pozovite 011 311 52 08 ili pošaljite skicu na prodaja@rovex.co.rs.
POSTAVLJANJE I POVEZIVANJE TERMOFOL GREJNE FOLIJE
Za pouzdan rad sistema potrebno je pravilno pripremiti podlogu, rasporediti folije, izvesti električne veze, postaviti podnu sondu i zaštititi sistem tokom montaže laminata. Električno povezivanje i kontrolna merenja treba da izvrši kvalifikovano stručno lice.
1. PRIPREMA PODLOGE I POSTAVLJANJE IZOLACIJE
Noseća podloga mora biti ravna, čista, suva i bez oštrih predmeta. Kao osnovna podloga za standardnu montažu koristi se TERMOFOL izolaciona podloga debljine 5 mm. Postavlja se preko cele predviđene površine, bez zazora i višestrukih preklopa.
Za posebne vrste podova ili sisteme kod kojih je projektom predviđena tvrđa XPS ploča može se koristiti UltraTerm 6 mm. Izbor podloge mora biti usklađen sa konstrukcijom poda i uputstvom proizvođača završne podne obloge.

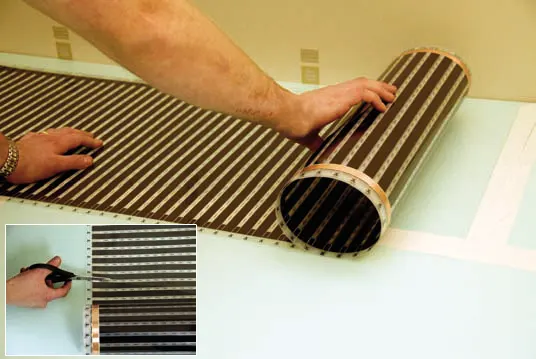

2. PLANIRANJE, SEČENJE I POSTAVLJANJE FOLIJE

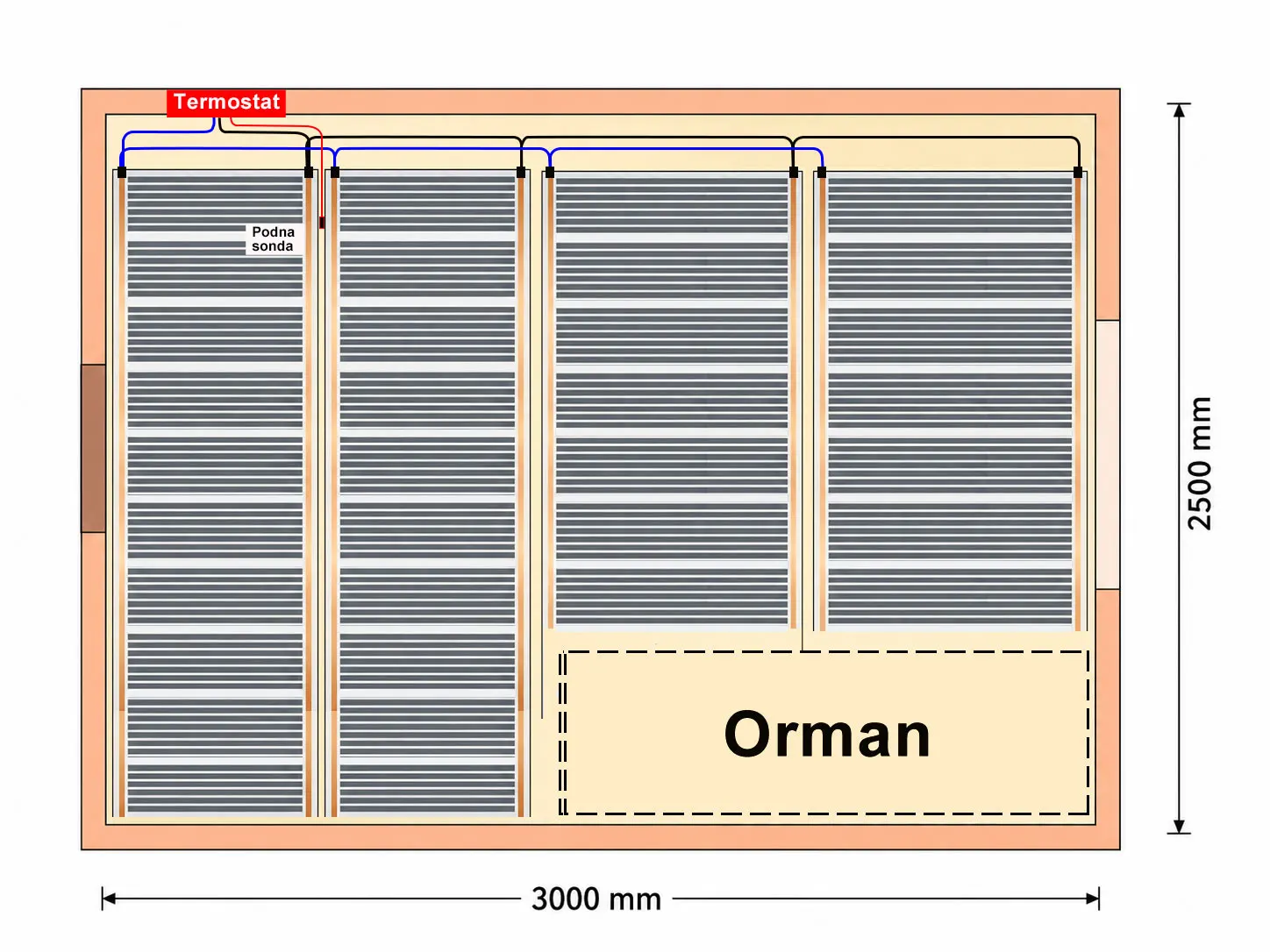

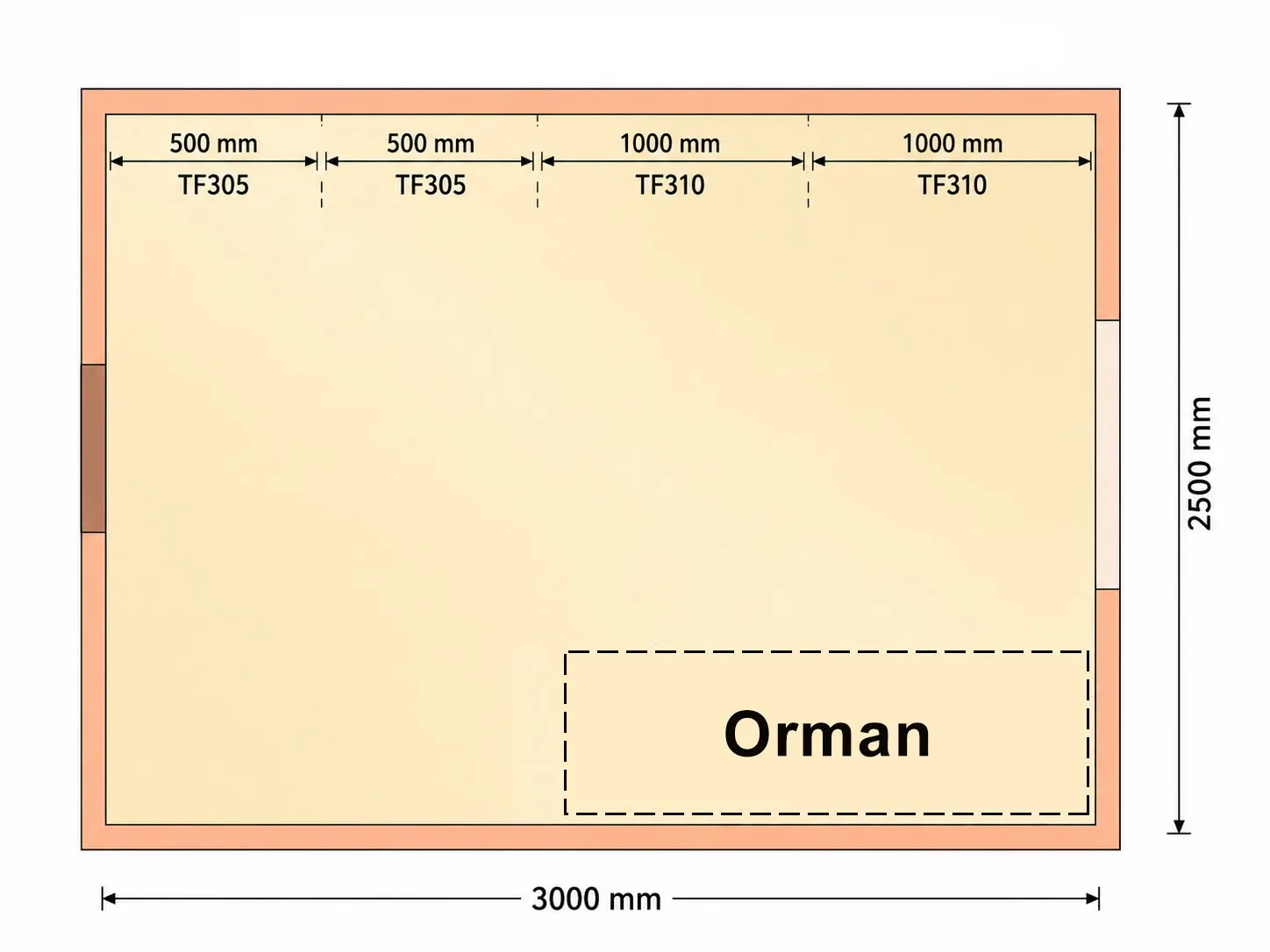

Na osnovu nacrta prostorije određuje se raspored grejnih traka. Modeli TF305 i TF310 mogu se kombinovati kako bi se što bolje iskoristila slobodna površina. Folija se postavlja ravno, bez preklapanja, i seče isključivo na fabrički označenim mestima.
Pre sečenja proverite potrebnu dužinu svake trake. Folija se ne postavlja ispod fiksnog nameštaja i drugih elemenata koji sprečavaju odvođenje toplote. Rovex može pripremiti raspored i postaviti konektore ako su dostavljene tačne mere.

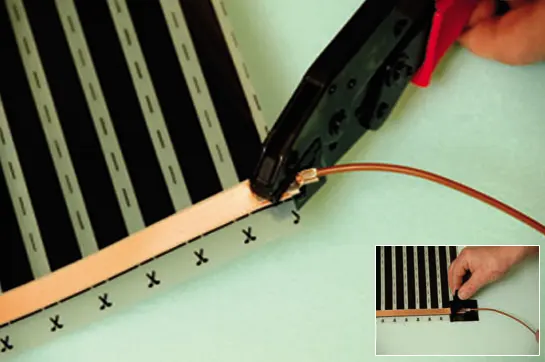

3. POSTAVLJANJE KONEKTORA I PARALELNO POVEZIVANJE
Konektor se postavlja na bakarnu provodnu traku sa gornje strane folije, na njenom isečenom kraju. Priključni deo konektora i kabl usmeravaju se od folije prema spolja, tako da kabl ne prelazi preko aktivne površine folije.
Konektor se presuje odgovarajućim alatom, a kontakt i isečeni kraj bakarne trake potpuno se izoluju izolacionom trakom namenjenom ovom sistemu. Sve grejne trake povezuju se paralelno. Kablovi se vode uz ivicu prostorije ili u kanalima izrađenim u izolacionoj podlozi, bez ukrštanja preko grejne folije.
Presek kabla, zaštitni elementi i način povezivanja određuju se prema ukupnoj snazi sistema i važećim elektropropisima. Ne preporučuje se presovanje konektora običnim kombinovanim kleštima.

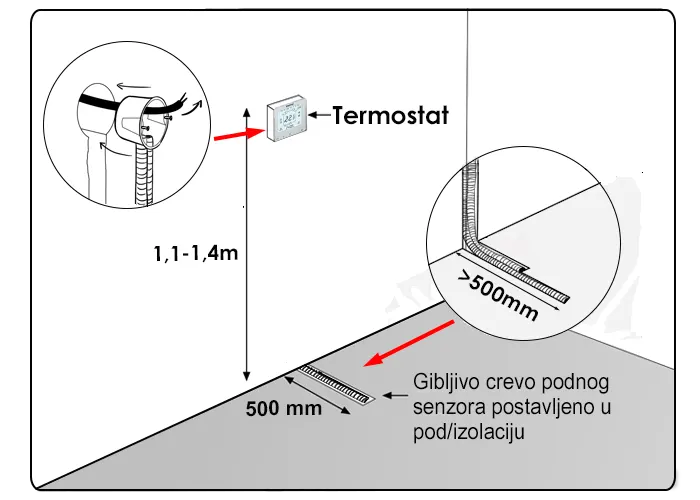

4. MONTAŽA TERMOSTATA I PODNE SONDE
Termostat mora imati podnu sondu i mogućnost ograničenja maksimalne temperature poda. Preporučuje se model koji reguliše temperaturu prostorije, dok podnu sondu koristi kao limiter.
Podna sonda se postavlja u zaštitno gibljivo crevo, u kanal izveden u izolacionoj podlozi. Vrh sonde postavlja se u reprezentativnu grejnu zonu, između grafitnih grejnih traka ili između susednih traka folije, prema uputstvu proizvođača sistema. Sonda se ne postavlja preko bakarne provodne trake.
Termostat treba montirati na mestu koje nije direktno izloženo suncu, promaji ili drugim izvorima toplote. Električno priključenje mora izvršiti kvalifikovani električar. Više o termostatima pročitajte ovde.

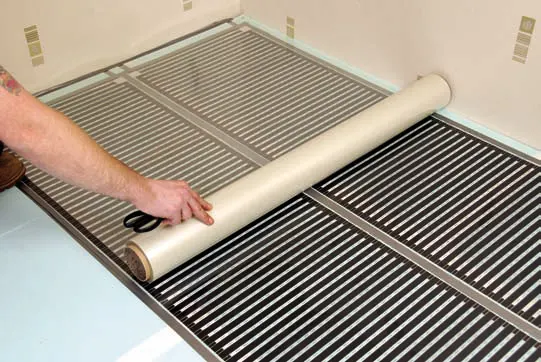

5. POSTAVLJANJE ZAŠTITNE PE FOLIJE / PARNE BRANE
Posle povezivanja i prvog kontrolnog merenja preko sistema se postavlja zaštitna PE folija, odnosno parna brana, kada je predviđena projektom ili zahtevom proizvođača završnog poda. Spojevi se postavljaju sa preklopom i učvršćuju odgovarajućom trakom.
Zaštitna PE folija štiti grejni sistem tokom postavljanja laminata, ali ne predstavlja zamenu za građevinsku hidroizolaciju tamo gde je ona potrebna.
6. POVEZIVANJE TERMOSTATA I KONTROLNA MERENJA
Pre priključenja termostata potrebno je proveriti električni otpor svake trake i kompletnog sistema i uporediti rezultate sa projektovanim vrednostima. Merenja treba evidentirati u garantnoj dokumentaciji.
Ako ukupna struja sistema prelazi dozvoljeno opterećenje izlaza termostata, sistem se povezuje preko odgovarajućeg kontaktora ili pomoćnog releja. Ne treba se oslanjati samo na nazivnu snagu termostata bez provere struje, zaštitnih elemenata i preseka provodnika.

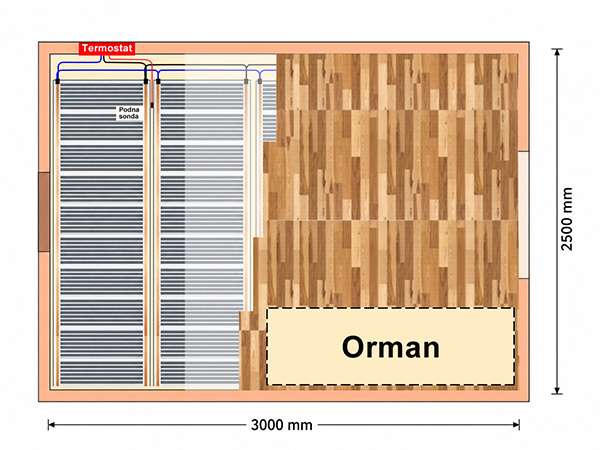

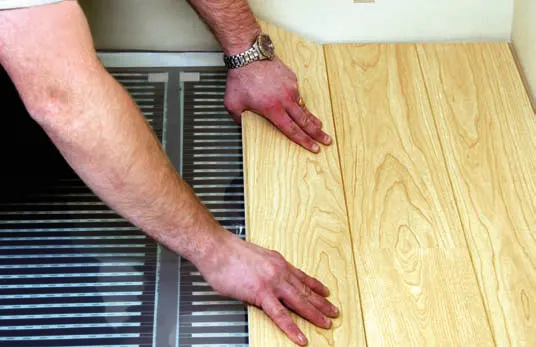

7. ZAVRŠNI SLOJ – POSTAVLJANJE LAMINATA
Pre postavljanja laminata proverite da li je završna podna obloga deklarisana za električno podno grejanje. Ukupan toplotni otpor svih slojeva iznad grejne folije treba uskladiti sa zahtevom proizvođača poda; preporučena maksimalna vrednost je najčešće R ≤ 0,15 m²K/W.
Termostat mora ograničiti temperaturu poda prema tehničkoj dokumentaciji laminata ili drvene podne obloge. Kod mnogih proizvoda maksimalna temperatura površine poda iznosi približno 27°C, ali se uvek primenjuje podatak proizvođača konkretnog poda.
Laminat postavljajte pažljivo, bez šrafova, eksera i oštrih alata koji mogu oštetiti sistem. Nakon završetka poda ponovite električna merenja i rezultate upišite u garantni list.
DODATNE INFORMACIJE I DOKUMENTACIJA
Za podatke o modelima TF305TL, TF310TL, TF305T i TF310T koristite postojeće stranice:
- opis i primena TERMOFOL grejnih folija
- tehnički podaci TF305 i TF310
- montaža grejnigh folija korak po korak
- modeli, oprema i aktuelne cene
- TERMOFOL izolaciona podloga 5 mm
Ukoliko sami pripremate pod i polažete slojeve sistema, Rovex Vam stoji na raspolaganju za tehnički savet. Električno povezivanje i završna merenja poverite kvalifikovanom stručnom licu.
