Tehnički podaci grejna mreža MD

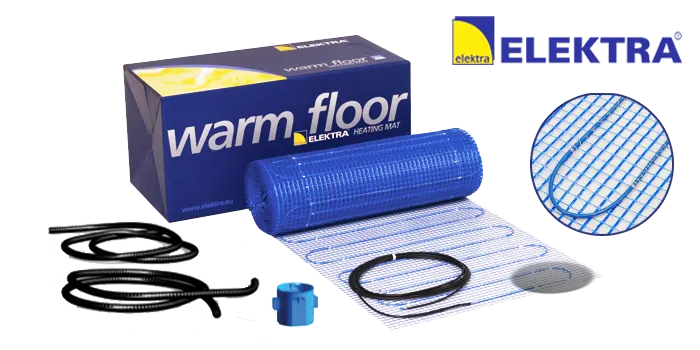

MD100 i MD160 grejne mreže ELEKTRA
| Tehnički podaci : | Grejna mreža MD100/MD160 |
|---|---|
| Izlazna snaga : | 100/160 W/m2 |
| Napajanje : | 230V ~ 50/60 Hz |
| Debljina mreže : | 3,9 mm |
| Min. instalaciona temperatura: | -5°C |
| Maksimalna radna temperatura: | +110°C |
| Napojni kabl : | dužina 4 m; 3 x 1.0 mm2 |
| Tip kabla : | dvožilni prečnika ~3,4mm, sa zaštitnim opletom,
jednostrano
napajan |
| Snaga ugrađenog grejnog kabla : | ~ 7 W/m (MD100), ~ 10 W/m (MD160), ~ 12 W/m
(MD200) |
| Izolacija : | dvoslojni,FEP + XLPE |
| Spoljni omotač : | XLPE |
| Nominalna tolerancija izlazne snage : | +5%, -10% |
| Minimalni radijus savijanja : | 5 D |
| Stepen zaštite : | IPX7 |
| Sertifikati koje proizvod poseduje: | VDE, GOST-R Certificate of ISO 9001: IQNET, PCBC |
| Oznaka proizvoda : | CE |
Tehničke
karakteristike      |
|
KONSTRUKCIJA GREJNOG KABLA MD MREŽE

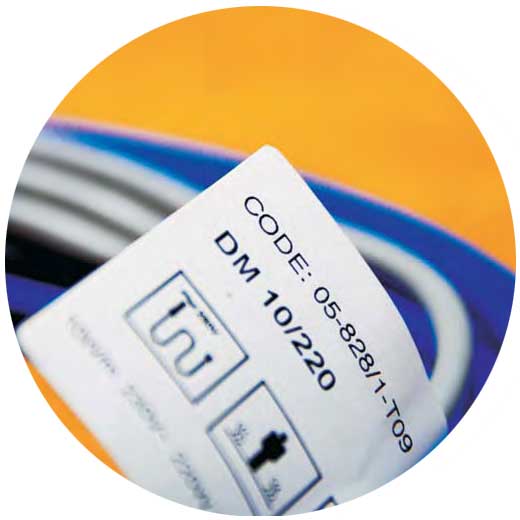

Unikatni kod proizvoda
Označavanje svakog proizvoda unikatnim proizvodnim kodom, označava istoriju celine proizvodnog procesa, ugrađenih materijala koji se koriste u proizvodnji i načina ugradnje. Uz pomoč nalepnice sa unikatnim kodom koji ste nalepili na garantni list može se pratiti životni vek proizvoda.
| Grejne mreže MD100W/m2 | |||
|---|---|---|---|
| TIP | Dimenzija (m x m) |
Površina (m2) |
Snaga (W) |
| MD 100/1 |
0,5 X 2,0 |
1,0 | 100 |
| MD 100/1,5 | 0,5 X 3,0 | 1,5 |
150 |
| MD 100/2 | 0,5 X 4,0 | 2,0 |
200 |
| MD 100/2,5 | 0,5 X 5,0 | 2,5 |
250 |
| MD 100/3 | 0,5 X 6,0 | 3,0 |
300 |
| MD 100/3,5 | 0,5 X 7,0 | 3,5 |
350 |
| MD 100/4 | 0,5 X 8,0 | 4,0 |
400 |
| MD 100/4,5 | 0,5 X 9,0 | 4,5 |
450 |
| MD 100/5 | 0,5 X 10,0 | 5,0 |
500 |
| MD 100/6 | 0,5 X 12,0 | 6,0 |
600 |
| MD 100/8 | 0,5 X 16,0 | 8,0 |
800 |
| MD 100/10 | 0,5 X 20,0 | 10,0 |
1000 |
| MD 100/12 | 0,5 X 24,0 | 12,0 |
1200 |
| Grejne mreže MD160W/m2 | |||
|---|---|---|---|
| TIP | Dimenzija (m x m) |
Površina (m2) |
Snaga (W) |
| MD 160/1 |
0,5 X 2,0 |
1,0 | 160 |
| MD 160/1,5 | 0,5 X 3,0 | 1,5 |
240 |
| MD 160/2 | 0,5 X 4,0 | 2,0 |
320 |
| MD 160/2,5 | 0,5 X 5,0 | 2,5 |
400 |
| MD 160/3 | 0,5 X 6,0 | 3,0 |
480 |
| MD 160/3,5 | 0,5 X 7,0 | 3,5 |
560 |
| MD 160/4 | 0,5 X 8,0 | 4,0 |
640 |
| MD 160/5 | 0,5 X 10,0 | 5,0 |
800 |
| MD 160/6 | 0,5 X 12,0 | 6,0 |
960 |
| MD 160/7 | 0,5 X 14,0 | 7,0 |
1120 |
| MD 160/8 | 0,5 X 16,0 | 8,0 |
1280 |
| MD 160/9 | 0,5 X 18,0 | 9,0 |
1440 |
| MD 160/10 | 0,5 X 20,0 | 10,0 |
1600 |
MD je oznaka grejne mreže, prvi broj označava snagu kabla po metru kvadratnom, drugi broj označava ukupnu kvadraturu mreže.
VAŽNO! Podaci u tabeli (Snaga W) mogu se razlikovati do +5%, -10% od nazanačne vrednosti.
